29 febrero 2008

Creando aplicaciones multicapa (V)

En esta ocasión vamos a crear un servidor de aplicaciones utilizando sockets en lugar de utilizar DCOM. Aunque los pasos son prácticamente los mismos, hay una pequeña diferencia: hay que utilizar un programa de Borland que hace de puente entre nuestro servidor de aplicaciones y las aplicaciones cliente.

Veamos un ejemplo paso a paso. Antes de empezar creamos una carpeta donde alojar el proyecto del servidor de aplicaciones. Por ejemplo:

D:\Desarrollo\DelphiAlLimite\Multicapa\ServidorSockets\

CREANDO EL SERVIDOR DE APLICACIONES

1. Creamos un nuevo proyecto (File -> New -> Application).

2. La ventana principal de la aplicación la llamamos FPrincipal, guardando su unidad con el nombre UPrincipal. Como título de esta ventana podemos poner: Servidor de Sockets.

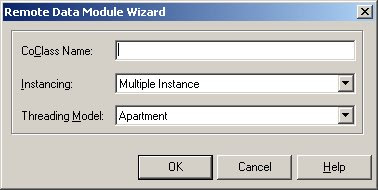

3. Añadimos al proyecto un módulo de datos remoto: File -> New -> Other. Pulsamos sobre la pestaña Multitier, seleccionamos Remote Data Module y pulsamos Ok. Aparecerá la siguiente ventana:


3. En el campo CoClass Name escribimos Servidor y pulsamos Ok.

4. Guardamos la unidad del módulo de datos remoto creado con el nombre UServidor.

5. Al igual que hicimos en el servidor DCOM vamos a crear los siguientes componentes para acceder a la base de datos Firebird:


Se compone de:

- Un componente IBDatabase llamado BaseDatos (pestaña Interbase).

- Un componente IBTransaction llamado Transaccion (pestaña Interbase).

- Un componente IBQuery llamado TClientes (pestaña Interbase).

- Un componente DataSetProvider llamado DSPClientes (pestaña Data Access).

6. Para el componente IBDatabase modificamos las siguientes propiedades:

DatabaseName: 127.0.0.1:D:\Desarrollo\DelphiAlLimite\Multicapa\ServidorSockets\BASEDATOS.FDB
DefaultTransaction: Transaccion.
LoginPrompt: False
SQLDialect: 3

7. Para el componente IBTransaction ponemos en su propiedad DefaultDataBase: BaseDatos.

8. Para el componente IBQuery llamado TClientes cambiamos las propiedades:

Database: BaseDatos
Transaction: Transaccion
SQL: SELECT * FROM CLIENTES

9. Y en el componente DataSetProvider seleccionamos TClientes en su propiedad DataSet.

Con esto ya tenemos un servidor básico de aplicaciones utilizando Sockets. Como se puede apreciar no hay mucha diferencia respecto al servidor DCOM que creamos con anterioridad. Ahora vamos a ver como crear la aplicación cliente.

CREANDO LA APLICACION CLIENTE

En esta ocasión vamos a crear la aplicación cliente utilizando un módulo de datos remoto normal (no transaccional). Este módulo de datos no tiene la misma seguridad avanzada que un módulo de datos transaccional pero la comunicación es muy rápida, gastando muy poco ancho de banda.

Cuando establecemos una conexión con el servidor de aplicaciones usando sockets la comunicación se realiza a través del protocolo normal TCP/IP, gozando de la ventaja de poder traspasar cualquier red.

Aquí podemos encontrar una diferencia respecto a un cliente DCOM. Cuando conectamos con el servidor debemos tener arrancado un programa llamado Borland Socket Server que es el intermediario entre nuestro servidor y el cliente. Este programa esta en el directorio bin de la carpeta donde esté instalado Delphi. Lo recomendable sería copiar este programa (scktsrvr.exe) al directorio donde tengamos nuestro servidor de aplicaciones.

Para crear la aplicación cliente vamos a seguir los siguientes pasos:

1. Creamos una carpeta para alojar la aplicación cliente. Por ejemplo:

D:\Desarrollo\DelphiAlLimite\Multicapa\ClienteSockets\

2. Creamos un nuevo proyecto (File -> New -> Application) y le damos a la ventana principal el nombre FCliente. La guardamos con el nombre UCliente.pas.

3. En esta ventana vamos a añadir los siguientes componentes:


- Un componente ClientDataSet llamado TClientes (pestaña Data Access).

- Un componente DataSource llamado DSClientes (pestaña Data Access).

- Un componente SocketConnection que vamos a llamar ClienteSocket (pestaña DataSnap).

- Un componente DBGrid llamado ListadoClientes (pestaña Data Controls).

4. Antes de intentar conectar el cliente debemos arrancar el programa de Borland scktsrvr.exe. Al ejecutar este programa se quedará residente en la bandeja del sistema (el icono azul con el rayo amarillo):


Si pulsamos el botón derecho del ratón sobre el icono y seleccionamos Properties podemos ver la su configuración y puertos por defecto (por si nos interesa cambiarlos).

5. Para el componente SockectConnection modificamos sus propiedades:

Address: 127.0.0.1
ServerName: ServidorSockets.Servidor
Connected: True

Al seleccionar ServidorSockets.Servidor rellenará automáticamente el campo ServerGUID. Al activar la propiedad Connected arrancará automáticamente nuestro programa que hace de servidor, al igual que ocurría con nuestro servidor DCOM. Pero recordad que esto no funciona si no esta en ejecución el programa Borland Socket Server (scktsrvr.exe).

6. Para el componente ClientDataSet fijamos las siguientes propiedades:

ProviderName: DSPClientes
RemoteServer: ClienteSocket

7. Seleccionamos TClientes en la propiedad DataSet del componente DSClientes.

8. Y por último vinculamos el componente DBGrid al componente DSClientes a través de su propiedad DataSource.

9. Si ponemos a True la propiedad Active del componente ClientDataSet aparecerán los datos en pantalla en tiempo de diseño:


Si abrimos una ventana de comandos (MS-DOS) y ejecutamos:

netstat -bn (para Windows XP con SP2)

podemos ver las conexiones abiertas tanto en Delphi como en el servidor de aplicaciones:


Como puede apreciarse la comunicación se ha realizado a través del puerto 211, lo que significa que habrá que abrir dicho puerto tanto en nuestros routers como en los cortafuegos si queremos establecer la comunicación correctamente.

En la siguiente parte de este artículo veremos como crear un servidor de aplicaciones y un cliente a través del protocolo HTTP (puerto 80).

Pruebas realizadas con Dephi 7.0 y Firebird 2.0.
