02 noviembre 2007

Creando informes con Rave Reports (I)

Rave Reports es una herramienta externa asociada a Delphi que permite la creación de informes a partir de una base de datos. Se pueden crear toda variedad de informes, desde un simple folio con una banda hasta otros más complejos con múltiples bandas. Incluye las siguientes características:

- Integración de gráficos.
- Párrafos justificados.
- Modificación de opciones de impresora.
- Control de las fuentes.
- Vista previa antes de imprimir.
- Exportación a PDF, HTML, RTF y archivos de texto.

CREANDO UN INFORME PARA NUESTRA APLICACION

Vamos a suponer que tengo una base de datos creada en Firebird 2.0 cuyo nombre es BaseDatos.fdb. Esta base de datos tiene la siguiente tabla:

CREATE TABLE CLIENTES (
ID INTEGER NOT NULL,
NOMBRE VARCHAR(100),
DIRECCION VARCHAR(100),
POBLACION VARCHAR(50),
CP VARCHAR(5),
PROVINCIA VARCHAR(50),
IMPORTEPTE DOUBLE PRECISION,
NIF VARCHAR(15),
ALTA TIMESTAMP,
HORALLAMAR TIME,
ULTIMOPAGO DATE,
NUMPAGOS INTEGER,
OBSERVACIONES BLOB
);

Entonces vamos a crear un informe para sacar un listado de clientes. Para ello abrimos el diseñador de informes Rave desde Delphi a través de la opción Tools -> Rave Designer. Nos aparecera el siguiente entorno:


Los informes que genera este diseñador de informes tienen extensión RAV. Por defecto, el nombre del informe que vamos a crear se llama Project1.rav. Le vamos a cambiar el nombre seleccionando File -> Save As... con el nombre listado_clientes.rav.

Antes de comenzar a diseñar el listado tenemos que establecer una conexión con nuestra base de datos Firebird llamada BaseDatos.fdb para poder extraer la información.

CONFIGURANDO LA CONEXION ODBC

Como vamos a utilizar una conexión ADO para vincularlo a este informe, primero tenemos que establecer el orígen de datos ODBC. Al ser mi base de datos es Firebird me he instalado el driver ODBC que se encuentra en la página:

http://www.firebirdsql.org/

El driver se encuentra en el apartado Development -> Firebird ODBC Driver.

Aparte de utilizar este driver para conexiones ADO nos puede ser muy útil para vincular nuestras bases de datos a prográmas ofimáticos tales como Word, Excel y Access.

Una vez descargado e instalado el driver ODBC vamos a realizar los siguientes pasos:

1. Abrimos el panel de control de Windows.

2. Hacemos doble clic en el icono Herramientas Administrativas.

3. Hacemos doble clic en el icono Orígenes de datos (ODBC).

4. Teniendo seleccionada la pestaña DSN de usuario pulsamos el botón Agregar.

5. Seleccionamos Firebird/Interbase(r) Driver y pulsamos el botón Finalizar.

6. Se abrirá la siguiente ventana:


7. Vamos a rellenar los siguientes parámetros:

Nombre de Origen de Datos (DSN): BaseDatos_Rave
Description: BaseDatos_Rave
Base de Datos: D:\Desarrollo\DelphiAlLimite\Rave\BASEDATOS.FDB (donde esté el archivo FDB)
Cliente: C:\Firebird2\bin\fbclient.dll (donde esté instalado Firebird 2.0)
Cuenta de Base de Datos: SYSDBA
Contraseña: masterkey

8. Pulsamos el botón Comprobar conexión y debe mostrar ¡La conexión fue exitosa!

9. Pulsamos el botón Aceptar y veremos en la ventana anterior nuestra nueva conexión: BaseDatos_Rave.

10. Pulsamos el botón Aceptar y cerramos el panel de control de Windows.

Una vez configurada la conexión ODBC en Windows vamos a vincularla a nuestro informe.

CONECTANDO CON LA BASE DE DATOS DESDE RAVE REPORTS

Para establecer una conexión con nuestra base de datos Firebird nos tenemos que ir a la barra de botones que se encuentra en la esquina superior izquierda del diseñador de informes Rave y pulsar el botón New Data Object:
Al pulsarlo nos aparecen las siguientes opciones:


Seleccionamos Database Connection y pulsamos Next. La conexión sólo se puede realizar a través de ADO, BDE o DBExpress, aunque pueden añadirse otros drivers de conexión dentro del directorio:

C:\Archivos de programa\Borland\Delphi7\Rave5\DataLinks\

Seleccionamos ADO y pulsamos el botón Finish. Nos aparecerá la siguiente ventana:


Seleccionamos la opción Use Connection String y pulsamos el botón [...] que aparece a la derecha. Aparecerá la ventana de las propiedades de vínculo de datos:


Seleccionamos la pestaña Conexión y en la opción Usar el nombre de origen de datos seleccionamos BaseDatos_Rave. Pulsamos el botón Probar Conexión y nos saldrá el mensaje: La prueba de conexión fue satisfactoria. Pulsamos el botón Aceptar y en la ventana anterior pulsamos Ok.

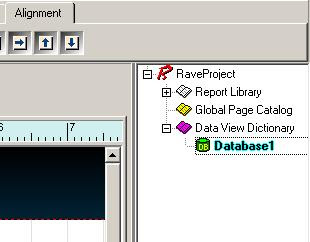

Después de mucho sacrificio (es más fácil recompilar el núcleo de Linux) ya tenemos en el diseñador Rave la conexión directa con nuestra base de datos:


Si seleccionamos Database1 a la izquierda veremos sus propiedades:


Vamos a renombar las propiedades FullName y Name a BaseDatos.

En el próximo artículo vamos a vincular la tabla clientes y vamos a realizar el informe.

Pruebas realizadas con Firebird 2.0 y Rave Reports 5.0.
